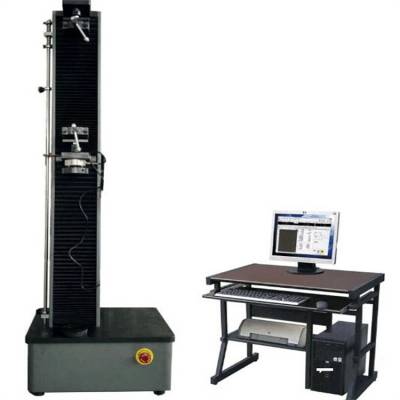

5000N高刚度机型

全面触控屏弹簧拉压试验机

一、基本概念、原理：

分 辨 力：试验机指示装置能有效分辨的最小示值差

剩余高度：弹簧在外力的作用下发生形变后物体的高度，用H表示。

弹簧自由长（高）度：拉伸、压缩弹簧两端没有被施加任何外力时的长度值

变 形 量：弹簧沿负荷作用方向产生的相对位移，其变形的高度(自由高度–剩余高度),用△H表示。

弹簧刚度：使弹簧产生单位长度（角质）变形所需的负荷或扭矩，K=（F2-F1）/（H2-H1）单位用N/mm表示。

平均刚度：弹簧分段刚度的平均值

以下介绍的弹簧拉压试验机是依据中华人民共和国机械行业标准 JB/T 7796《弹簧拉压试验机》标准及JIS B7738-2001《压缩和拉伸盘簧试验机》规定的技术要求制作，JJF1134-2005《专用工作测力机校准规范》校验。

主机部分借鉴了国内外厂商的设计理念和外观造型结构，同时严格参照国家机械部行业标准规范设计。整机结构、刚度严格按照弹簧测试要求而设计制造，具有外形美观、刚度大，结构合理，试验方便、便于维护等特点；不同于国内厂商的普通的电子拉力试验机，整机选用三立柱加高精度滚珠丝杠，压盘也是单独设计并特殊处理（HRC硬度达到50以上），使其加工精度、强度、整机刚度远远高于电子拉力试验机机型。

控制程序：本机的控制单元是我公司自主研发的微操作系统，其设计开发理念参考市面同款控制器，博采众长，；主控芯片采用Atmel微处理器，模数转换芯片为***IC厂商ADI生产的AD芯片，加上我公司成熟的控制方式，使整机的精度、实用性、方便性、稳定性和自动化程度处于***水平。操控显示屏选用大尺寸工业级全面触控屏，具有寿命长、性能稳定、视角宽、分辨***等特点。

环境与工作条件

a) 室温10℃-35℃范围内;相对湿度不大于80%;

c) 周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中

d) 电源电压的波动范围应在额定电压的土10%以内;

e) 在稳固的基础上正确安装

主要技术参数：

可选规格 500、1000N、2000N、3000N、5000N

立柱结构 三立柱加滚珠丝杠

工作方式 电机加载，滚珠丝杠传动

显示方式 大尺寸工业级触控屏

数据处理 全自动采集、处理，可保存、查询、打印

测量范围 0-***

试验力最小读数值 500N/0.01N   1000N-5000N/0.1N

试验力示值相对误差 ±1.0%

试验力示值重复性误差 1.0%

位移分辨率 0.01mm

位移示值误差（微米） ≤±（50+0.15l）

拉伸空间 550mm

压缩空间 600mm

压盘直径 100mm

上下压盘平行度 ≤0.05mm

试验机速度范围 0.01-500mm/min

试验速度 500mm/min

复位（并盘）速度 500mm/min

试验机尺寸 530*280*1300

试验机重量(净重) 125kg

供电电源 AC 220V±10%  50Hz

保护功能 负荷、行程双重保护

噪音 55dB（A）

装配、电气、外观 依据***GB/T 2611

包装、运输 依据机械部标准 JB/T 6147

试验机级别 1.0级
