| 产品特性：压力检测 | 是否进口：否 | 产地：山东济南 |
| 品牌：中研 | 型号：YAW-300 | 类型：全自动压力试验机 |
| 测量范围：0-300KN | 测量精度：±0.5% | 最大负荷：300KN |
| 重量：400kgkg | 适用范围：水泥砂浆石膏板 | 加工定制：是 |
| 抗压试验力：300KN | 抗折试验机：10KN | 试验力加荷速度：0.1～5kN/S |
| 电 压：220V±10% | 功 率：1.0kW | 试验空间：180×200mm |
| 承压板尺寸：160mm | 外型尺寸：800*500*1400mm |

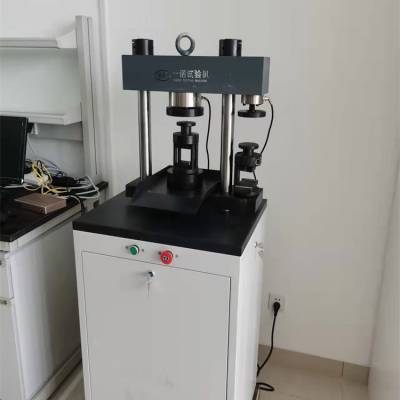

微机控制电子抗压抗折试验机
一、产品简介：
微机控制电子式压折试验机是我公司***研制开发的适用于科研院所、工矿企业等使用的***检测仪器，具有结构简单、噪音小、精度高等优点，适用于水泥、砂浆、型煤、矿产品等材料的抗压、抗折及抗破碎试验强度测试等；
本型号压力试验机避免了液压系统的泄漏、噪音大等缺点。直接使用高精度负荷传感器，使整机达到了更高的精度。整机结构紧凑、便于维护，外观美观、精度高、功能全，是科研院所及材料生产单位、各大工矿企业实验室理想的测试仪器。
二、主要技术指标：
序 号 | 项 目 名 称 | 技 术 规 格 | 备 注 | |
1 | 试验力 | 300kN（抗压） | 10KN（抗折） | |
2 | 精度等级 | ±1% | 1级 | |
3 | 试验力加荷速度 | 0.1～5kN/S | 任意设定 | |
4 | 电 压 | 220V±10% | ||
5 | 功 率 | 1.0kW | ||
6 | 试验空间 | 180×200mm | 200×150mm | 可定制 |
7 | 承压板尺寸 | Φ160mm | 可定制 | |
8 | 外型尺寸 | 800×500×1400 | ||
9 | 重 量 | 400kg | ||
三、主要功能及特点：
该电子压折试验机，具有等速试验力、等速应力、试验力保持等控制模式，实现了试验数据、试验曲线的屏幕显示、磁盘存储、数据库管理等功能。产品具有精度高、性能优越、可靠性高、操作方便等特点。本机完全符合《GB/T3722-92》、GB/T2611-92》标准。 可为您提供准确的试验结果。
特点：
a) 采用***的交流伺服电机调速驱动系统，调速比1：700，可根据加荷速度的需要在0.05-100mm/min范围内实现任意的压盘上升速度；
b) 全机械结构，从伺服电机到伺服减速机，采用全密封结构，使用期间不需要对润滑油更换，不存在压力油泄漏和比例阀堵塞；
c) 主机设计按照人机工程标准，使操作简便、方便快捷。测量控制高精度，智能化；
a) 充分发挥了微机的优势，减少了电控系统硬件，所有的电器部分集成为两个模块，使产品可靠性大大提高；
b) 超过试验力值的一定范围（过载该档位的2-5%）、或活塞碰到限位时，可即刻停机；
c) 各测量数据均可***保存，以便以后观察；
试验力、位移测量控制集中于微机的试验界面上，直观、便于操作。
四、主机结果
该试验机主机是由两根立柱、上横梁、底板和工作台构成的门式框架。由交流伺服电机、皮带、减速机和精密丝杠组成传动机构，实现机械活塞的上下移动，从而实现试件压盘的移动。完成抗压抗折试验。其中机械伸缩缸由我公司专业设计，结构紧凑，传动平稳。该机构***机架具有足够刚度，同时平稳、效***。在试验过程中，上横梁上的负荷传感器测定试验力的大小， 经过滤波放大，由A/D转换传送到单片机，单片机采集处理试验数据送到微机,微机根据传感器信号经过运算再输出相应的控制信号对试验机主机电机进行控制，整个过程为闭环控制，每个控制过程时间周期为10毫秒。同时进行过载判断的处理与保护。
主机配置
1、联想计算机 1台
2、控制软件 1套
3、300kN高精度负荷传感器 1个
4、10KN高精度负荷传感器 1个
5、交流伺服电机 1套
6、减速系统 1套
7、抗折试验附具 1套
